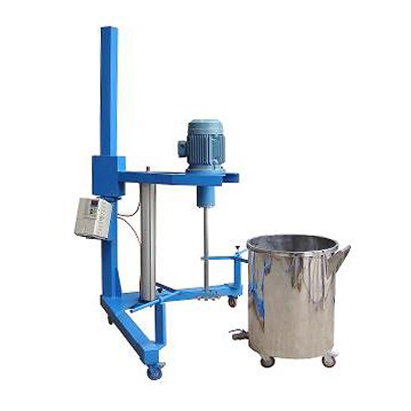

气缸带动分散部件的升降,主要用于小批量及中试物料的生产。分散部件气动升降,灵活轻便、搅拌机底座带移动脚轮方便移动、分散机带变频器无极调速、可长时间运行,工作头可快速方便的更换,一台设备可配置几个搅拌容器,能够满足多种工艺要求。适用于液-液(相溶、分散)、固-液、气-液、或几种组合的各种分散搅拌作业。
[适用物料]:粘度10000cps以下流动性较好或一般的各种液体和浆料。
[生产范围]:50~500L
[应用领域]:适用于生物、医药、食品、涂料、油墨、胶黏剂、化妆品、染料、等行业产品物料的分散、乳化、混合。
工作原理
开机运行后物料在分散盘的高速旋转下,呈现上下环状流,并产生漩涡,如此不断的循环。在运转的过程中大小不同粒子相互之间通过强烈的剪切、撞击和摩擦,易于团聚的物料也在此作用下被迅速的打散、解聚,最终达到快速分散、溶解、混合、乳化的效果。
通过气阀旋转或电磁阀点动控制实现气缸工作,利用气缸升降带动工作头上下升降。分散机升起来后更换不同的料桶。通过变频器无极调速控制分散盘的转速。利用机架底座的脚轮和刹车装置对设备进行移动及固定。
主要特点
高速分散盘运转线速度高(20m/S以上)能够对物料进行快速分散和溶解;
气动升降清洁卫生,环保无污染,控制操作简单便捷;
机架底座带移动脚轮及刹车方便和固定;
可快速更换不同的料桶,处理量范围宽;
桨叶即拆式方便更换不同的搅拌器;
与物料接触部件镜面破光处理,容易清洗;
分散机转速数字显示,无级调速、运转稳定、噪音小、可长时间连续使用;
可根据需要定制各类型非标产品(如防爆型、密闭型、材质更换为SUS316L、PTFE涂层、哈氏合金、蒙乃尔合金等)。
技术参数
型号 |
电压 |
电机功率 |
转速 |
工作头 |
设备材质 |
处理量 |
升降行程 |
设备重量 |
QFSQ-1.5 |
380V 50Hz |
1.5Kw |
0~2930rpm |
φ150分散盘 |
与物料接触SUS304不锈钢 |
≤60L |
600mm |
200Kg |
QFSQ-2.2 |
380V 50Hz |
2.2Kw |
0~2930rpm |
φ180分散盘 |
与物料接触SUS304不锈钢 |
≤100L |
600mm |
260Kg |
QFSQ-4 |
380V 50Hz |
4Kw |
0~2930rpm |
φ200分散盘 |
与物料接触SUS304不锈钢 |
≤200L |
800mm |
330Kg |
QFSQ-5.5 |
380V 50Hz |
5.5Kw |
0~2930rpm |
φ230分散盘 |
与物料接触SUS304不锈钢 |
≤300L |
800mm |
400Kg |
QFSQ-7.5 |
380V 50Hz |
7.5Kw |
0~1450rpm |
φ280分散盘 |
与物料接触SUS304不锈钢 |
≤400L |
900mm |
450Kg |
QFSQ-11 |
380V 50Hz |
11Kw |
0~1450rpm |
φ300分散盘 |
与物料接触SUS304不锈钢 |
≤500L |
900mm |
500Kg |
备注:以上处理物料参数是以水为介质所测参数,设备搅拌型式及结构为我司标准定型产品,如有其它工艺要求或特殊使用工况(如更换设备材质、在易燃易爆场所使用设备需做防爆处理等)亦可根据要求定制专业设备!具体请向我司销售工程师咨询。
应用领域
广泛适用于生物、医药、食品、涂料、油墨、胶黏剂、化妆品、染料、等行业产品物料的小批量及中小试生产,是中小试生产的首选设备。
